निर्माताओं और औद्योगिक सीलिंग पेशेवरों के लिए, कुछ चीजें उतनी ही निराशाजनक होती हैं जितनी कि एक ताजा घाव वाले सर्पिल घाव गैस्केट को असमान घनत्व, लहरदार किनारों, या आयामी अशुद्धियों को खोजने के लिए खराद से खींचना। निराशा का वह क्षण बर्बाद हुई सामग्री, खोए हुए समय और - सबसे गंभीर रूप से - एक उत्पाद का संकेत देता है जो सेवा में विफल हो सकता है।
असंगत वाइंडिंग महज़ एक उत्पादन उपद्रव नहीं है; यह सर्पिल घाव गैस्केट को विश्वसनीय बनाने वाले तत्व के हृदय पर प्रहार करता है। वाइंडिंग का घनत्व सीधे सीलबिलिटी को प्रभावित करता है, कम-घनत्व वाली वाइंडिंग लगातार अपने उच्च-घनत्व समकक्षों से कम प्रदर्शन कर रही हैं। जब उत्पादन लाइनें गैर-समान क्रॉस-सेक्शन, उतार-चढ़ाव वाले बाहरी व्यास, या ढीली वाइंडिंग के साथ गास्केट का उत्पादन करती हैं, तो परिणाम दुकान के फर्श से कहीं आगे तक फैल जाते हैं - निकला हुआ किनारा कनेक्शन, पाइपलाइन सिस्टम और अंततः, परिचालन सुरक्षा में।
यह लेख इस बात की पड़ताल करता है कि असंगत वाइंडिंग कई परिचालनों में क्यों बनी रहती है, कितनी आधुनिक हैसर्पिल घाव गैसकेट के लिए स्वचालित घुमावदार मशीनप्रौद्योगिकी इन चुनौतियों का समाधान करती है, और दोहराने योग्य, विश्वसनीय परिणाम प्राप्त करने के लिए उत्पादन टीमें क्या कर सकती हैं।
समाधानों पर चर्चा करने से पहले, यह समझना आवश्यक है कि असंगत वाइंडिंग सबसे पहले क्यों होती है। अधिकांश समस्याएं तीन श्रेणियों में आती हैं: यांत्रिक मुद्दे, सामग्री चर, और प्रक्रिया नियंत्रण अंतराल।
एक वाइंडिंग मशीन की यांत्रिक अखंडता सीधे उसके द्वारा उत्पादित प्रत्येक गैसकेट की गुणवत्ता निर्धारित करती है। जब घटक खराब हो जाते हैं, ढीले हो जाते हैं, या संरेखण से बाहर हो जाते हैं, तो परिणामी गैसकेट दोष का अनुमान लगाया जा सकता है - लेकिन अपरिहार्य नहीं।
| लक्षण | संभावित कारण | गैस्केट गुणवत्ता पर प्रभाव |
|---|---|---|
| वाइंडिंग्स में असमान तनाव | घिसे हुए तनाव उपकरण, अनुचित अंशांकन | लहरदार, गैर-समान गैसकेट प्रोफ़ाइल; भराव परत में रिक्त स्थान |
| अनियमित मशीन का शोर या कंपन | ढीले बोल्ट, घिसे हुए बेयरिंग | असंगत घुमावदार पिच; त्वरित घटक घिसाव |
| स्पिंडल गति में उतार-चढ़ाव | दोषपूर्ण वीएफडी ड्राइव, स्लिपिंग ड्राइव बेल्ट | बदलती परत घनत्व; आयामी अस्थिरता |
| वाइंडिंग के दौरान गैस्केट विरूपण | अनुचित पट्टी ऊंचाई समायोजन | ताना-बाना; असमान परत स्टैकिंग |
इन मुद्दों के बीच, असमान तनाव एक लहरदार, गैर-समान गैसकेट का सबसे आम कारण है। जब घुमावदार चक्र के दौरान धातु की पट्टी और भराव सामग्री पर तनाव भिन्न होता है, तो परिणामी गैसकेट में अनियमितताएं विकसित होती हैं जो इसके सीलिंग प्रदर्शन से समझौता करती हैं। पेट्रोकेमिकल प्रसंस्करण या बिजली उत्पादन जैसे महत्वपूर्ण अनुप्रयोगों में, मामूली घनत्व भिन्नताएं भी उतार-चढ़ाव वाले दबाव और तापमान की स्थिति में रिसाव पथ बना सकती हैं।
यहां तक कि एक पूरी तरह से बनाए रखी गई वाइंडिंग मशीन भी खराब गुणवत्ता वाले कच्चे माल पर काबू नहीं पा सकती है। दोहराए जाने योग्य परिणामों के लिए धातु की पट्टी और भराव सामग्री को लगातार आयामी और संपत्ति विनिर्देशों को पूरा करना होगा।
सामान्य सामग्री-संबंधी वाइंडिंग मुद्दों में शामिल हैं:
- परिवर्तनीय पट्टी की मोटाई: धातु पट्टी गेज में उतार-चढ़ाव असमान घुमावदार ओवरलैप का कारण बनता है, जिससे गैसकेट घनत्व बदल जाता है।
- असंगत भराव घनत्व: गैर-समान भराव सामग्री गैस्केट क्रॉस-सेक्शन के भीतर नरम धब्बे या कठोर बिंदु बनाती है।
- गड़गड़ाहट या किनारे की खराबी: धातु की पट्टी के किनारों पर खामियां गाइड पर अटक जाती हैं, जिससे तनाव बढ़ जाता है।
- नमी संदूषण: लचीले ग्रेफाइट भराव में अवशोषित नमी संपीड़ितता और घुमावदार व्यवहार को बदल देती है।
जैसे स्थापित आपूर्तिकर्ताओं से प्रीमियम कच्चे माल की सोर्सिंगकाक्साइटइन चरों को खत्म करने में मदद करता है, यह सुनिश्चित करते हुए कि सर्पिल घाव गैसकेट के लिए स्वचालित वाइंडिंग मशीन लगातार प्रदर्शन के लिए अनुकूलित इनपुट प्राप्त करती है।
शायद असंगत वाइंडिंग में सबसे महत्वपूर्ण योगदानकर्ता मानवीय तत्व है। मैनुअल और अर्ध-स्वचालित वाइंडिंग मशीनें ऑपरेटर कौशल, निर्णय और विस्तार पर ध्यान देने पर बहुत अधिक निर्भर करती हैं - वेरिएबल जो शिफ्ट से शिफ्ट और ऑपरेटर से ऑपरेटर में बदलते हैं।
एक कुशल ऑपरेटर शिफ्ट के पहले तीन घंटों के लिए उत्कृष्ट गैस्केट का उत्पादन कर सकता है, लेकिन थकान, व्याकुलता, या साधारण मानवीय त्रुटि अनिवार्य रूप से परिवर्तनशीलता लाती है। यह अप्रत्याशितता उच्च मात्रा में उत्पादन या कठोर गुणवत्ता ट्रेसेबिलिटी की आवश्यकता वाले अनुप्रयोगों के लिए मैन्युअल संचालन को अनुपयुक्त बनाती है।
सर्पिल घाव गैस्केट तकनीक के लिए आधुनिक स्वचालित वाइंडिंग मशीन मैन्युअल संचालन में निहित परिवर्तनशीलता को दूर करती है। प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और सर्वो-संचालित वाइंडिंग हेड्स को एकीकृत करके, ये मशीनें प्रत्येक वाइंडिंग चक्र के दौरान तनाव, पिच और आयामों पर सटीक नियंत्रण बनाए रखती हैं।
एक अच्छी तरह से डिज़ाइन किया गयासर्पिल घाव गैसकेट के लिए स्वचालित घुमावदार मशीनडिजिटल परिशुद्धता के साथ वाइंडिंग मापदंडों को संग्रहीत और निष्पादित करता है। एक बार गैस्केट का आकार और विशिष्टता प्रोग्राम हो जाने के बाद, मशीन प्रत्येक गैस्केट के लिए सटीक वाइंडिंग प्रक्रिया को दोहराती है - समान तनाव, समान पिच, समान परत गणना।
पीएलसी-नियंत्रित वाइंडिंग के प्रमुख लाभों में शामिल हैं:
- ऑपरेटर-प्रेरित परिवर्तनशीलता का पूर्ण उन्मूलन
- सभी उत्पादन मार्गों पर लगातार परत घनत्व
- विभिन्न गैसकेट विशिष्टताओं के बीच तेजी से बदलाव
- गुणवत्ता आश्वासन कार्यक्रमों के लिए डिजिटल ट्रैसेबिलिटी
काक्साइट जैसे निर्माताओं के लिए, यह परिशुद्धता दुनिया भर में ग्राहकों को दिए जाने वाले विश्वसनीय सीलिंग समाधानों की नींव बनाती है।
उन्नत स्वचालित वाइंडिंग मशीनों में वास्तविक समय की निगरानी प्रणाली शामिल होती है जो उत्पादन के दौरान तनाव के स्तर, सामग्री फ़ीड दर, वाइंडिंग गति और आयामी मापदंडों को लगातार ट्रैक करती है। जब कोई पैरामीटर स्वीकार्य सीमा से बाहर चला जाता है, तो मशीन ऑपरेटरों को सचेत कर सकती है या स्थिति को ठीक करने के लिए स्वचालित रूप से समायोजित कर सकती है।
यह बंद-लूप फीडबैक तंत्र यह सुनिश्चित करता है कि प्रत्येक गैसकेट विनिर्देशों को पूरा करता है, जिससे स्क्रैप दर और पुनर्विक्रय में काफी कमी आती है।

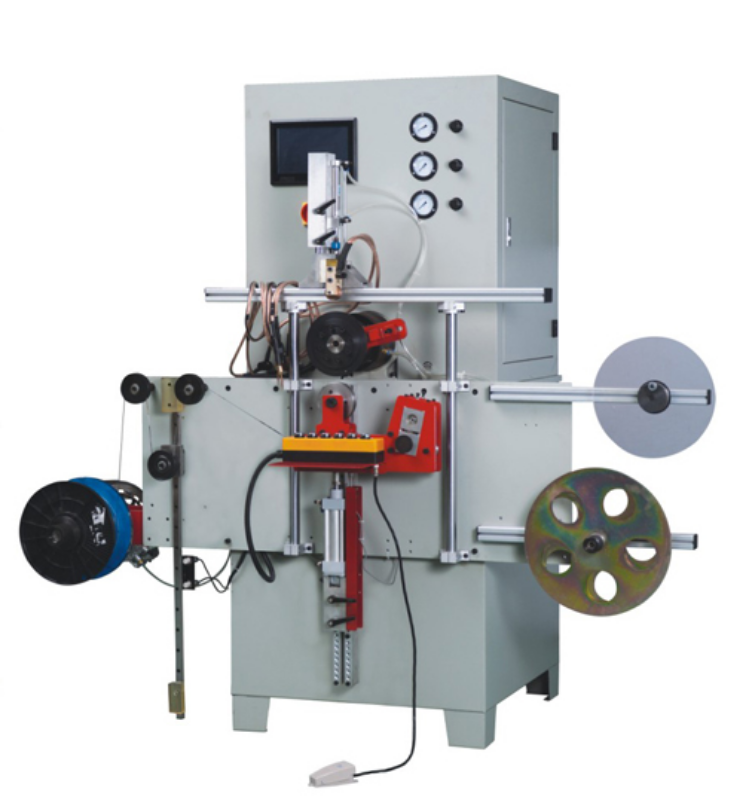

काक्साइट ने एक व्यापक सीलिंग विनिर्माण समाधान विकसित किया है जो असंगत वाइंडिंग की मुख्य चुनौतियों का समाधान करता है। सर्पिल घाव गैसकेट के लिए KXT E300C स्वचालित वाइंडिंग मशीन मजबूत यांत्रिक निर्माण और बुद्धिमान स्वचालन के संयोजन के माध्यम से सटीक, दोहराए जाने योग्य परिणाम प्रदान करती है।
| पैरामीटर | विनिर्देश |
|---|---|
| कार्य पद्धति | मैनुअल और स्वचालित दोनों |
| अधिकतम गैसकेट OD | 500 मिमी |
| न्यूनतम गैसकेट आईडी | 25 मिमी |
| गैस्केट ओडी सहनशीलता | ±0.2मिमी |
| स्पिंडल गति | 0-312.5 आरपीएम |
| एसडब्ल्यूजी मोटाई | 4.5 मिमी (रोलर परिवर्तन के साथ 3.2 मिमी और 6.4 मिमी के लिए उपयुक्त) |
| कुल शक्ति | 8 किलोवाट |
| उत्पादन दर | प्रति टुकड़ा 20-30 सेकंड (एएनएसआई 6″ 150एलबी) |
| बिजली की आपूर्ति | 380V या 220V, 3 चरण |
| पीएलसी | झिन्जी |
KXT E300C V-आकार और W-आकार दोनों घुमावदार विकल्पों का समर्थन करता है और आंतरिक रिंगों के साथ या बिना गैस्केट का उत्पादन कर सकता है। इसका त्वरित-परिवर्तन मैंड्रेल सिस्टम परिवर्तन के समय को घंटों से घटाकर मिनटों में कर देता है, जिससे कुशल छोटे-बैच और कस्टम-ऑर्डर उत्पादन सक्षम हो जाता है।
बड़े-व्यास वाले अनुप्रयोगों के लिए, काक्साइट क्षैतिज वाइंडिंग कॉन्फ़िगरेशन प्रदान करता है जो ±0.3 मिमी की पुनरावृत्ति के साथ 5000 मिमी ओडी तक गैस्केट का उत्पादन करने में सक्षम है।
असंगत वाइंडिंग में प्रत्यक्ष और अप्रत्यक्ष लागत होती है जो स्क्रैप सामग्री से कहीं अधिक तक फैली होती है। अविश्वसनीय गैस्केट उत्पादन के पूर्ण प्रभाव पर विचार करें:
- प्रत्यक्ष सामग्री अपशिष्ट: अस्वीकृत गैसकेट खोए हुए कच्चे माल के मूल्य का प्रतिनिधित्व करते हैं।
- श्रम अक्षमता: दोषपूर्ण गैसकेट या मशीनों को समायोजित करने में लगने वाला समय उत्पादक उत्पादन को कम कर देता है।
- डिलीवरी की समय सीमा छूट गई: गुणवत्ता संबंधी समस्याओं के कारण उत्पादन में देरी से ग्राहक संबंध खतरे में पड़ सकते हैं।
- फ़ील्ड विफलता जोखिम: असंगत वाइंडिंग घनत्व वाले गास्केट की सेवा में रिसाव होने की अधिक संभावना है, जिससे अंतिम उपयोगकर्ताओं को सुरक्षा खतरों और परिचालन संबंधी व्यवधानों का सामना करना पड़ता है।
वैश्विक सर्पिल घाव गैस्केट बाजार का विस्तार जारी है, जिसमें 2026 में 2.1 बिलियन अमरीकी डालर से 2033 तक 3.5 बिलियन अमरीकी डालर तक की वृद्धि का अनुमान लगाया गया है, जो 7.1% की चक्रवृद्धि वार्षिक वृद्धि दर का प्रतिनिधित्व करता है। जैसे-जैसे मांग बढ़ती है, विश्वसनीय स्वचालित वाइंडिंग उपकरण में निवेश करने वाले निर्माता खुद को बाजार हिस्सेदारी पर कब्जा करने की स्थिति में रखते हैं जबकि प्रतिस्पर्धी असंगत गुणवत्ता के साथ संघर्ष करते हैं।
उपकरणों को अपग्रेड करने के अलावा, कई परिचालन प्रथाएं निरंतर वाइंडिंग प्रदर्शन को बनाए रखने में मदद करती हैं:
1. नियमित अंशांकन: निर्माता विनिर्देशों के अनुसार तनाव उपकरणों और आयामी नियंत्रणों को सत्यापित करें।
2. निवारक रखरखाव: निर्धारित आधार पर बीयरिंग, बेल्ट और घिसे हुए घटकों का निरीक्षण करें और बदलें।
3. कच्चे माल की गुणवत्ता नियंत्रण: धातु पट्टी और भराव सामग्री के लिए आने वाली निरीक्षण प्रक्रियाएं स्थापित करें।
4. ऑपरेटर प्रशिक्षण: स्वचालित उपकरणों के साथ भी, निगरानी और समस्या निवारण के लिए प्रशिक्षित ऑपरेटर आवश्यक हैं।
5. पर्यावरण नियंत्रण: सामग्री परिवर्तनशीलता को कम करने के लिए उत्पादन क्षेत्रों में लगातार तापमान और आर्द्रता बनाए रखें।
सर्पिल घाव गैस्केट के लिए आधुनिक स्वचालित वाइंडिंग मशीन के साथ इन प्रथाओं को लागू करके, निर्माता उत्पादन स्थिरता प्राप्त कर सकते हैं जो सबसे अधिक मांग वाले उद्योग विनिर्देशों को पूरा करता है।
उत्तर: धातु की पट्टी और भराव सामग्री पर असमान तनाव लहरदार, गैर-समान गास्केट का सबसे आम कारण है। जब घुमावदार चक्र के दौरान तनाव बदलता है - घिसे हुए तनाव वाले उपकरणों, अनुचित अंशांकन, या असंगत सामग्री फ़ीड के कारण - परिणामी गैसकेट में घनत्व भिन्नता और आयामी अनियमितताएं विकसित होती हैं। आधुनिक स्वचालित वाइंडिंग मशीनें सर्वो-संचालित तनाव नियंत्रण प्रणालियों के माध्यम से इस समस्या का समाधान करती हैं जो प्रत्येक वाइंडिंग चक्र के दौरान सटीक, लगातार तनाव बनाए रखती हैं। ये बंद-लूप सिस्टम लगातार तनाव की निगरानी करते हैं और वास्तविक समय में समायोजन करते हैं, जिससे मैनुअल और अर्ध-स्वचालित संचालन में बाधा डालने वाली परिवर्तनशीलता समाप्त हो जाती है।
ए: स्वचालित वाइंडिंग मशीनें कई तंत्रों के माध्यम से दक्षता में सुधार करती हैं। सबसे पहले, पीएलसी-नियंत्रित ऑपरेशन उत्पादन के दौरान निरंतर ऑपरेटर समायोजन की आवश्यकता को समाप्त करता है, जिससे एक ऑपरेटर को एक साथ कई मशीनों का प्रबंधन करने की अनुमति मिलती है। दूसरा, स्वचालित स्पॉट वेल्डिंग और स्ट्रिप कटिंग फ़ंक्शन पोस्ट-वाइंडिंग प्रसंस्करण समय को कम करते हैं। तीसरा, प्रोग्रामयोग्य परिवर्तन प्रक्रियाएं विभिन्न गैस्केट आकारों और विशिष्टताओं के बीच तेजी से स्विच करने में सक्षम बनाती हैं। उदाहरण के लिए, KXT E300C 20 से 30 सेकंड में एक ANSI 6″ 150LB गैस्केट का उत्पादन कर सकता है, एक अलग आकार में बदलाव के लिए घंटों के बजाय केवल मिनटों की आवश्यकता होती है। इसके अतिरिक्त, स्वचालन सभी उत्पादन कार्यों में लगातार गुणवत्ता सुनिश्चित करके, सीधे सामग्री लागत और पुन: कार्य श्रम को कम करके स्क्रैप दरों को काफी कम कर देता है।
ए: स्वचालित वाइंडिंग मशीनों का मूल्यांकन करते समय, पांच प्रमुख कारकों पर विचार करें। आयामी सीमा: सुनिश्चित करें कि मशीन आपके आवश्यक गैस्केट आकार - न्यूनतम आईडी और अधिकतम ओडी दोनों को समायोजित कर सकती है। परिशुद्धता विशिष्टताएँ: प्रकाशित सहनशीलता की तलाश करें; OD के लिए ±0.2 मिमी एक विशिष्ट उद्योग बेंचमार्क है। नियंत्रण प्रणाली: प्रोग्रामयोग्य मापदंडों के साथ पीएलसी-आधारित नियंत्रण उत्पादन संचालन में दोहराव को सक्षम बनाता है। सामग्री अनुकूलता: सत्यापित करें कि मशीन आपके द्वारा उपयोग किए जाने वाले विशिष्ट धातु ग्रेड (304, 316, आदि) और भराव सामग्री (लचीला ग्रेफाइट, पीटीएफई, आदि) को संभाल सकती है। समर्थन अवसंरचना: निर्माता की तकनीकी सहायता क्षमताओं, स्पेयर पार्ट्स की उपलब्धता और दस्तावेजी रखरखाव प्रक्रियाओं पर विचार करें। कैक्साइट जैसे निर्माता ग्राहकों को उपकरण के सेवा जीवन के दौरान इष्टतम मशीन प्रदर्शन बनाए रखने में मदद करने के लिए तकनीकी दस्तावेज़ीकरण और समस्या निवारण मार्गदर्शन सहित व्यापक समर्थन संसाधन प्रदान करते हैं।
असंगत वाइंडिंग सर्पिल घाव गैस्केट उत्पादन की एक अपरिहार्य वास्तविकता नहीं है। यह एक हल करने योग्य समस्या है - जिसमें परिवर्तनशीलता के मूल कारणों को समझने और यांत्रिक, सामग्री और प्रक्रिया नियंत्रण कारकों को संबोधित करने वाले समाधानों को लागू करने की आवश्यकता होती है।
एक आधुनिकसर्पिल घाव गैसकेट के लिए स्वचालित घुमावदार मशीनसटीकता, दोहराव और दक्षता प्रदान करता है जिसकी तुलना मैन्युअल संचालन से नहीं की जा सकती। जैसे स्थापित निर्माताओं से उन्नत उपकरणों में निवेश करकेकाक्साइट, उत्पादन टीमें असंगत गुणवत्ता की निराशा को खत्म कर सकती हैं, सामग्री की बर्बादी को कम कर सकती हैं, और क्षेत्र में विश्वसनीय प्रदर्शन करने वाले गैसकेट का उत्पादन कर सकती हैं।
वैश्विक सीलिंग बाजार के विस्तार और गुणवत्ता की उम्मीदें बढ़ने के साथ, सवाल अब यह नहीं है कि वाइंडिंग संचालन को स्वचालित किया जाए या नहीं, बल्कि यह है कि आप कितनी जल्दी बदलाव कर सकते हैं।
